看完就知道，作者真的很努力的在解释制作方式，也很努力的让我们学会。

不过看过该工程的人还是分为两大阵营——“看不懂”和“很明白”……

你属于哪类？

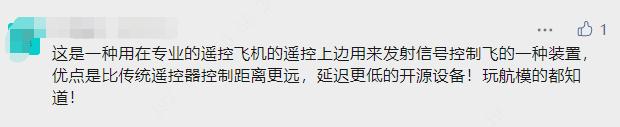

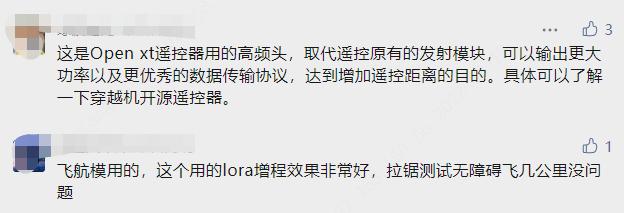

属于第一类的旁友可以去评论区康康大佬的见解

看文导航：工程描述、设计特点、模块设计、分压值计算方式、注意事项、电路设计欣赏。

一、工程描述

IPS彩屏+按键+背包+风扇，全集成于一体。

ExpressLRS 发射 TFT彩色屏幕更绚丽，使用模块(ESP32主控 E28射频)拼装而成，品质和效果有保障，且容易制作。

二、设计特点

模块化拼装E28、ESP32、DCDC稳压，单面集成。
炫酷彩屏、5维按键、背包功能、散热风扇、RGB灯。
简约外壳易打印，屏幕按键风扇固定在“发射”主板上。

三、模块设计（10部分）

1.ESP32模块：

推荐不带天线的ESP32-WROOM UE，或ESP32 U等接口，如果采用带pcb天线的需要裁切掉；

2.亿佰特e28 2g4m27s射频模块

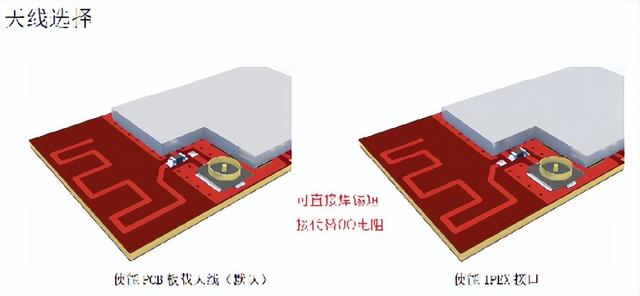

lora调制信号，SX1280芯片，需要更换电阻使用外置天线，裁切pcb天线；

3.扩展显示板

通过1.27mm排母，“排针”对插在发射板上，减小外壳复杂度；

4.0.96寸tft彩色显示屏

160×80分辨率，支持接插裸屏8P、焊接裸屏13P；

5.5向按键控制屏幕

高频头可外接使用USB供电，便于非开源的遥控；

6.发射板和扩展板

基本上都是单面布局，便于用十块钱‘LED拆焊台’焊接减小制作难度；

7.散热风扇

可固定在发射板上，且不高于底盒空间，减小外壳的复杂度；

8.JR插座

B2541BW不好买，可以考虑买2.54错位脚排母(5p，多的可以裁断)，已设计对应焊盘。购买排母注意“塑高”不大于7.1mm，否则接触不良；

9.5维按键

使用分压电阻5K、5K、10K、20K（5K可以由2个10K叠高高等效），根据原理图分压得到的值分别为1/3、1/2、2/3、4/5、0、1，根据引脚顺序16342-和 *4096得出‘上下左右中空’value值为1365、3276、2048、2730、0、4095；

10.外置接口

1.25插座，可外接5-24v电源，外部输入Sport遥控信号，引出tx rx刷机口。

四、分压值计算（4部分）

请各位把自己尘封角落的《电路分析》和《模拟电路》课本翻出来，我们分压值计算小课堂即将开课。

joystick通过10K电阻接到3.3v获得基准电压。

测量按下不同方向按键时的joystick – GND电压读数V ， V / 3.3 x 4096=values值。

1.调整DC降压模块

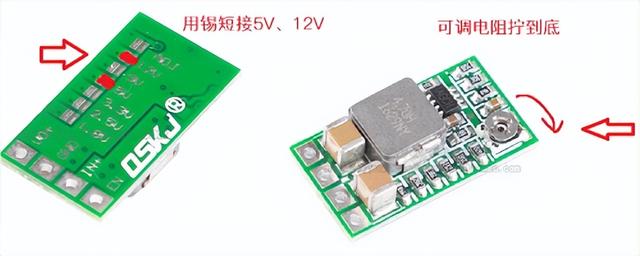

先调整DC降压模块到3.45V(然后背面整面贴胶带绝缘)，E28切换选择外置天线，裁切pcb天线。

2.焊接

焊接ESP32模块、3216钽电容10uf、10k电阻、boot按键。

可用10元的“PTC加热台/LED拆焊台”进行焊接：

给焊盘用烙铁预上锡后(有条件涂上助焊膏)；
将元器件一一放好；
PCB移至加热台上加热；
一会儿锡融化就焊接好了。

3.连接

USB TTL串口工具(CH340)刷固件，连接到PCB板子：

TTL———发射PCB；
TX———RX；
RX———TX；
3.3V——-3.3V；
GND——-GND。

注意检查串口工具必需是3.3，别接了5V！！！

4.调试

按住BOOT按键接上电脑USB口。

地面站选择目标DIY_2400_TX_ESP32_SX1280_E28(过渡用，tft屏不会亮，看下面步骤刷入定制支持tft的固件)，UART刷写方式。

勾选好参数、对频密码后点击开始。

提示成功后断开所有连接，再焊接B2541座子、RGB灯、DC降压模块、E28模块等其它原件，给E28接上IPEX1转接线和2.4G天线。

tips：

以后刷机可以用WiFi方式(高频头上电60秒未连接遥控会进入wifi升级模式绿色双闪)刷入附件压缩包中提供的定制TFT固件。

五、注意事项：

1.外置供电

建议大于7V。

2.高频头风扇

散热风扇25x25x7mm，安装孔位20x20mm 固定到发射板上，固定方式自行考虑。

注意叶片不能抵住E28和外壳。

3. 刷写发射

焊接最小必要元件ESP32模块、3216钽电容10uf、挨着的10k电阻、boot按键、三个100欧电阻。（焊接完必须测短路）使用USB-TTL工具(ch340g等)，按照底面指示接，按住boot再接上电脑。

4.固件

可以先地面站刷普通的DIY E28固件，之后再进入wifi 刷写我提供的TFT彩屏固件。

5.5维按键

若只有中间按钮生效，那么请拆下旋转180度焊接。

因为不同厂家可能把5脚com地跟2脚cent互换了。

拆焊贴片模块，可烙铁加热引脚时，插入薄的剃须刀片，即可逐个引脚分离开。

6.发射板

背面的背包功能，需要刷写01f后再焊接ESP32与01f通信。

7.RGB灯

若无法工作，考虑旋转180度，标志那个脚朝左上方。以兼容不同引脚定义。

8.焊接

焊接时打开对应html文件查看元件摆放位置。

使用接插排线的TFT屏，2块PCB板的厚度应该都为1.6mm；
JR底盒内高17-螺柱4.5，可用高度12.5；
按键高2mm(包容屏幕的1.5mm)；
上PCB板即扩展板1.6mm；
1.27排针塑料1.7mm；
1.27排母塑高4.6mm；
底部pcb发射板1.6mm = 1mm 预留屏幕与盒子上盖间隙。

如果使用焊接TFT屏13p，因排线占用屏幕底部空间，建议PCB厚度1.2mm，1.27排母选塑高4.3mm。

六、电路设计欣赏

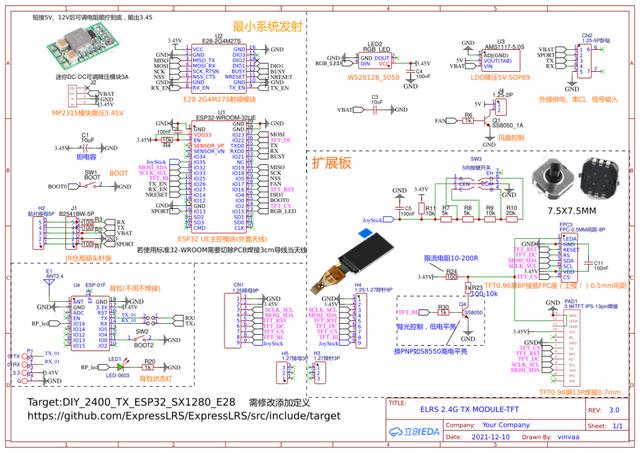

原理图

PCB图

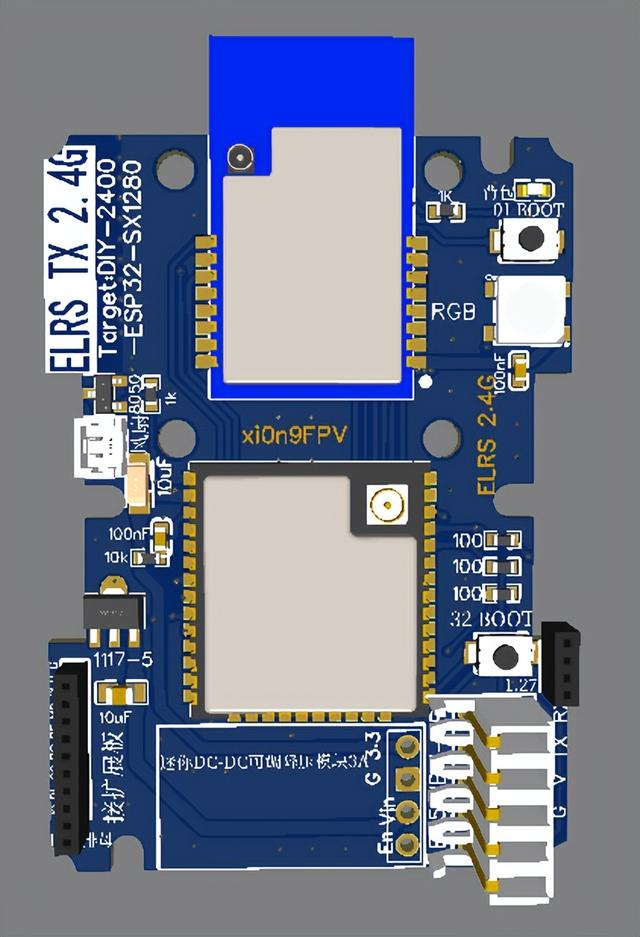

3D图

据小编的硬件工程师同事所说：“这是一个遥控器，可以做很多东西的”。[紫薇别走]

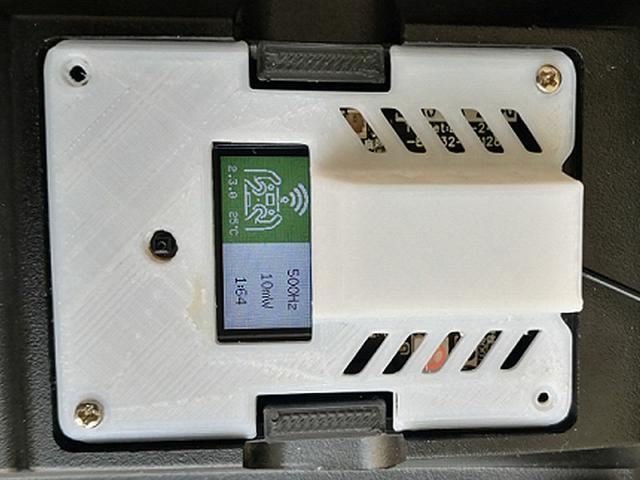

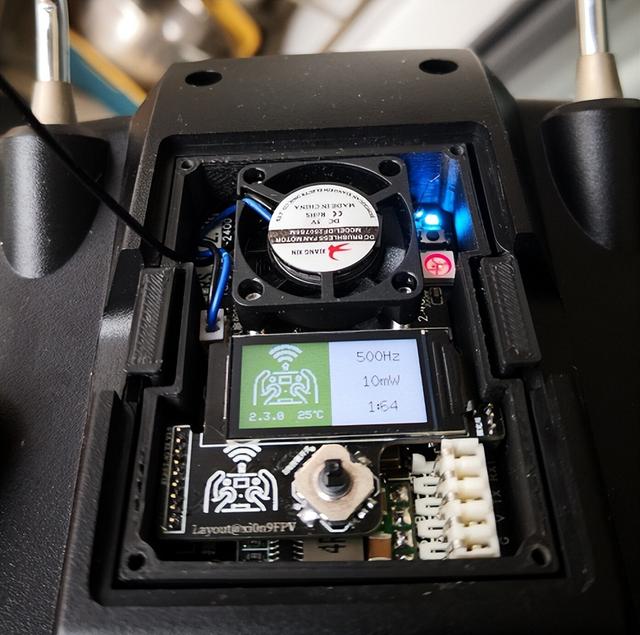

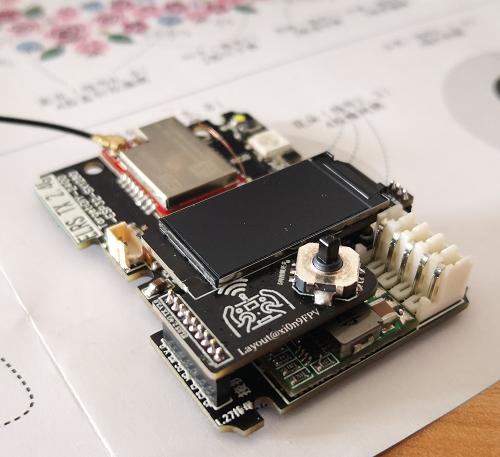

实物图

所以，你看懂它是做什么的了吗？[白眼]

七、工程附件

你还有什么想要补充的吗？或者有什么疑惑？欢迎评论！
