浩辰CAD根据最新国标 GB/T324-2008 及某些企业实际工作中对焊接符号标注的要求，支持新焊接符号标注。在浩辰CAD机械 2022版本中对焊接符号2012中加入了模板存储系统，能让用户存储一些常用的模板可以直接调用，一起来了解一下吧！

word项目符号字号为小一号，怎样设置项目符号的字号？

CAD焊接符号的使用技巧

1. 支持以下功能和操作：

（1）支持最新国标 GB/T324-2008；

（2）增加预览效果；

（3）基本符号上/下均可添加特征尺寸；

（4）特征尺寸中支持尺寸偏差的输入；

（5）一侧可标注双行基本符号；

（6）虚线开关设置为按钮，切换更方便。

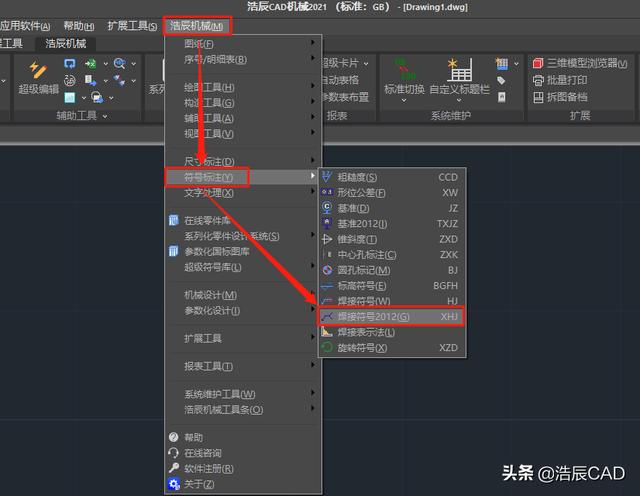

2. 使用步骤：启动后在菜单栏依次点击【浩辰机械】—【符号标注】—【焊接符号2012】。

word项目符号字号为小一号，怎样设置项目符号的字号？

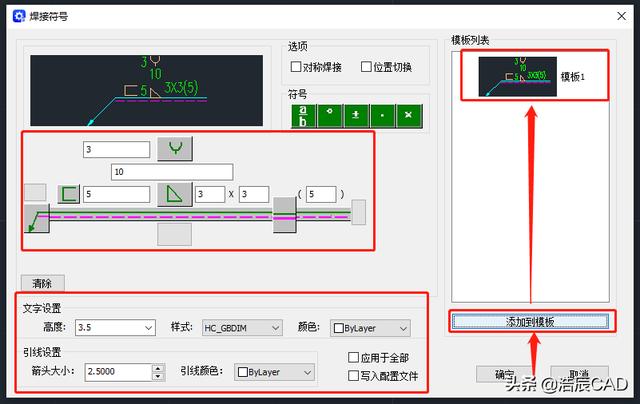

执行命令后即可调出【焊接符号】对话框，根据自身需求设置基本符号，焊缝尺寸、段数、间距，文字和引线样式等参数后，点击【添加到模板】即可将刚刚设置好的焊接符号添加到模板列表中。如下图所示：

word项目符号字号为小一号，怎样设置项目符号的字号？

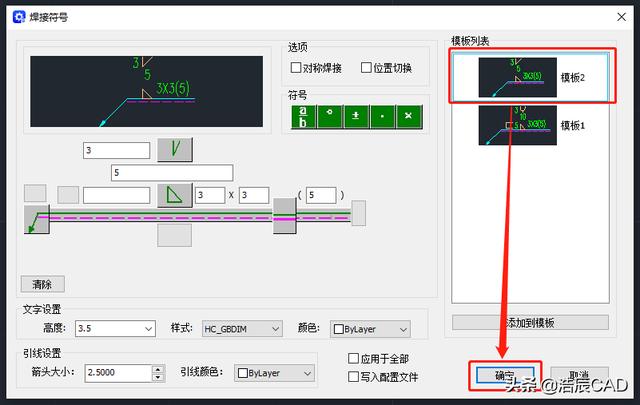

在【模板列表】中选定模板，点击【确定】。

word项目符号字号为小一号，怎样设置项目符号的字号？

根据提示指定焊接符号的添加点和位置后即可完成焊接符号标注。如下图所示：

word项目符号字号为小一号，怎样设置项目符号的字号？

浩辰CAD机械 2022 集机械绘图、机构设计和数据管理等功能模块于一体，提供符合国家标准和可定制化的行业标准环境，包含最先进的多图框和明细表管理的智能系统、高效的尺寸符号注释、全面的标准零件库、强大的图纸兼容性等，大大提升了机械工程师的设计绘图效率，大幅减少项目工期，完全解决企业CAD正版化，全面提高企业的综合竞争力！
