今天介绍我们录制的内部景观水电视频培训教程水景部分,
第二章:景观中水景的设计和计算。
景观中水景的设计和计算
设计常见问题:
1. 部分水电设计师喷头选型,水量计算,扬程计算,管径选择,水泵选型等不合理。造成实际效果不佳。图纸不专业,不规范。
2. 景观设计师不了解这一块,审图,和水电专业配合时有所欠缺。
教程学习解决痛点:
1. 能根据方案确定喷头类型,选择合理的喷头参数。
2. 根据计算的水量,扬程,确定水泵规格参数。
3.根据流量,流速。确定管道的管径。
4.能画一些水景设计平面图,系统图。

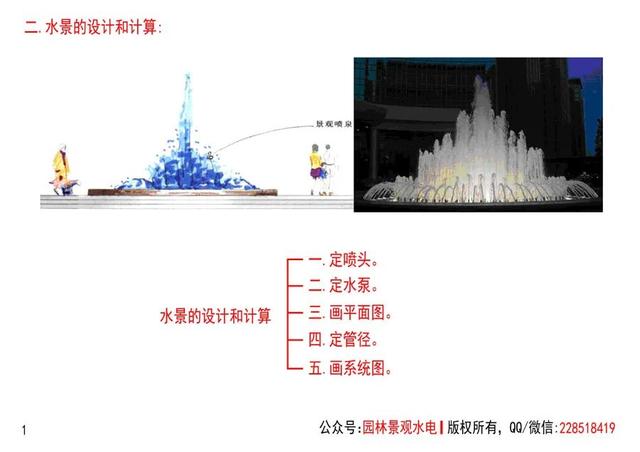

为了清晣理解学习,我们把整个设计过程拆分模块化,分成五步。
第一步:定喷头。
第二步:定水泵。
第三步:画平面图。
第四步:定管径。
第五步:画系统图。
第一步:定喷头
做好这一步,要具备两方面知识。
第一:理解常见喷头的原理,特性。

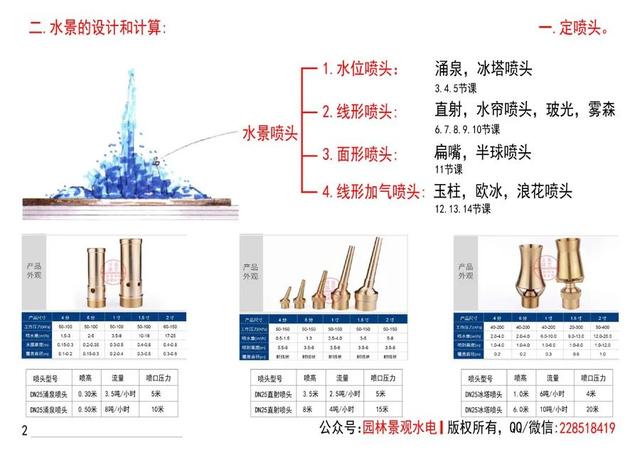

我们从四种分类展开来讲。第一种:水位喷头。第二种:线形喷头。第三种:面形喷头。第四种:线形加气喷头。
理解喷泉原理,特性。才能根据方案表达,周边环境,水形效果等,选择最合理的喷头。
第二:合理选择喷头参数。能够根据方案要求。选择准确的喷水高度,流量,工作压力等。
下面以一个实际的设计例子展开讲,这样更好理解。

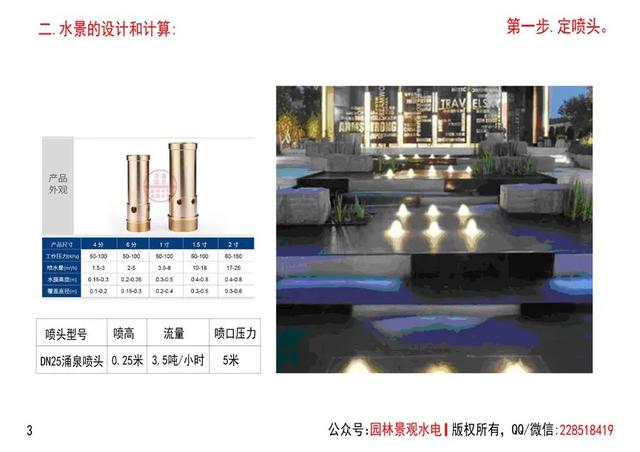

结合方案的要求。确定以下参数。喷头的规格:DN25涌泉。喷水高度:0.25米左右。喷头流量:3.5吨每小时。喷口压力:5米。
第二步:定水泵
水泵规格参数由两点确定。第一点:流量。第二点:杨程。

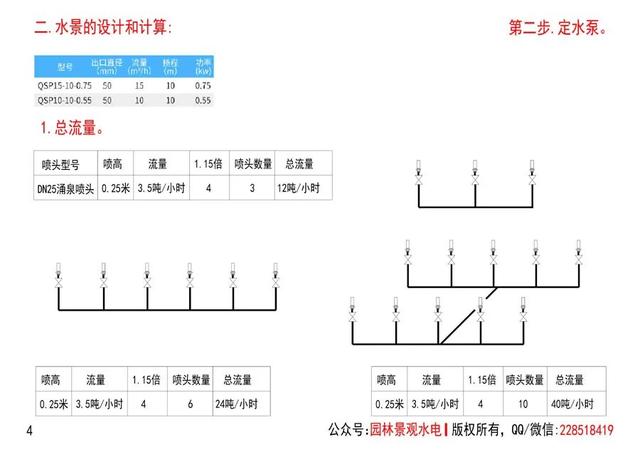

第一点,流量。我们统计单个喷头的流量,喷头的数量。再统计总流量。

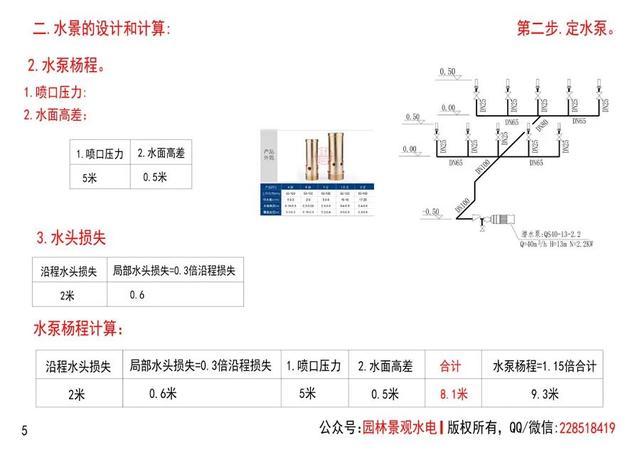

水泵的扬程,主要有三个部分组成。第一个:喷口的压力。第二个:水面高差。第三个:水头损失。
第一个:喷口压力。参考厂家资料上喷头的参数。
第二个:水面高差。参考园建的竖向标高。
第三个:水头损失。包括沿程水头损失和局部水头损失。
沿程水头损失:就是水在管道里摩擦阻力等,具体需要计算。
局部水头损失:就是阀门,弯头等这些阻力。可按沿程损失0.3倍估算。

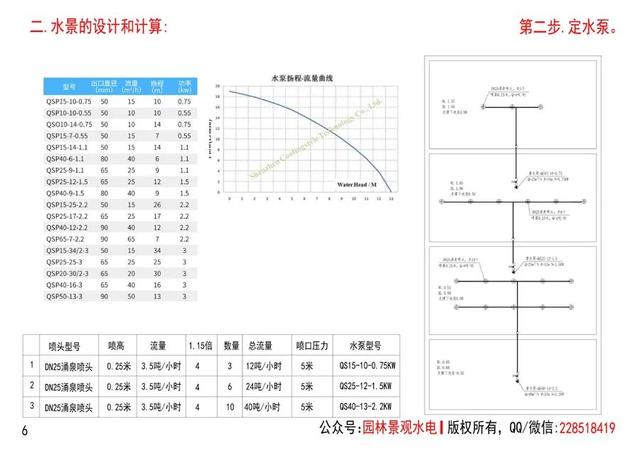

流量,扬程确定后。根据厂家的水泵规格参数,分别确定水泵的型号:QS15-10-0.75KW,QS25-12-1.5KW,QS40-13-2.2KW共三台。
第三步:画平面图
按方案喷头的位置,布置在平面图上。管道把他连接起来。确定的喷头参数,水泵规格标在上面。
第四步:定管径

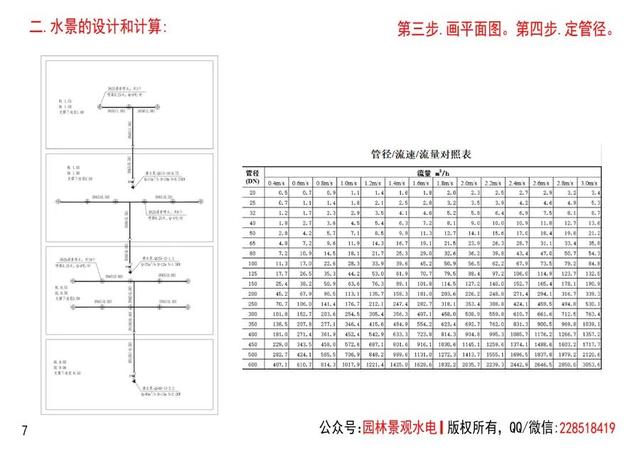

根据计算的流量,流速,确定管道管径。标在平面图上。
第五步:画系统图

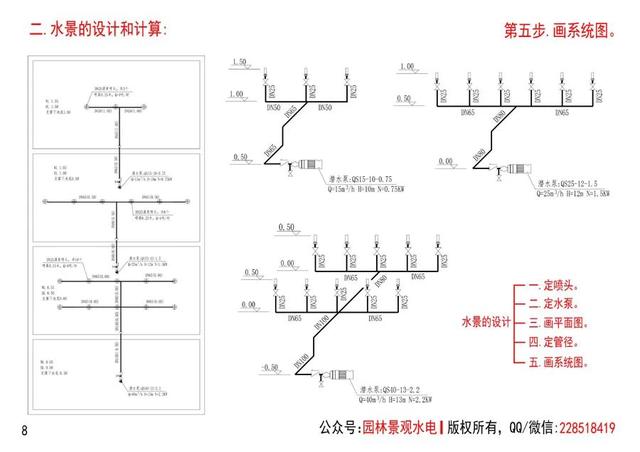

对照平面图,画系统图。喷头的位置立管,下面有阀门调节。管径,标高,喷头参数,水泵规格标在上面。
这是我们设计的五步模块化来画水景,第一步,定喷头。第二步,定水泵。第三步,画平面图。第四步,定管径。第五步,画系统图。
为了加深理解。我们以不同类型的水景。示范设计讲解。
A:上下水池水景

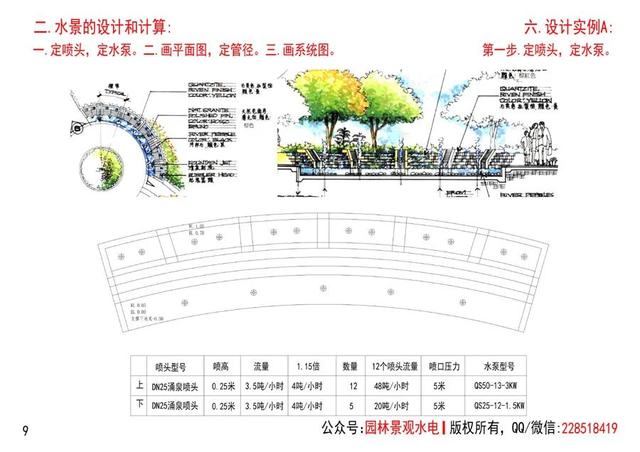

根据方案,上面水池,下面水池,水池里一排涌水。
确定喷头参数。喷头规格:DN25涌泉。喷水高度:0.25米左右。喷头流量:3.5吨每小时。喷口压力:5米。
水泵型号:上面水池QS50-13-3KW一台,下面水池QS25-12-1.5KW一台。

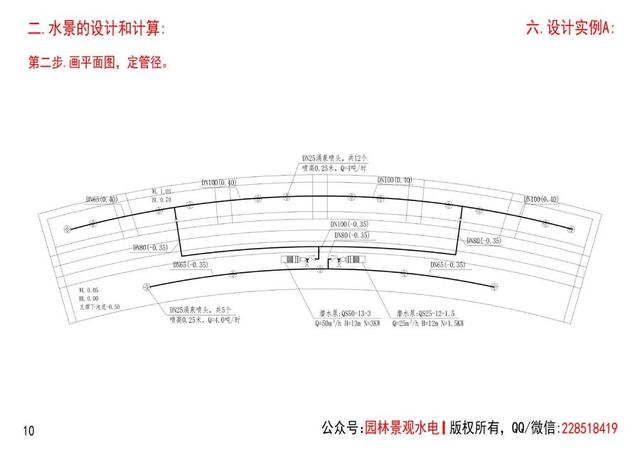

根据方案,喷头布置在平面上,管道连起来,接到水泵。
定好的喷头参数,水泵规格,标在上面。
再根据流量,水流速度,确定管道管径。把管径,标高标在上面。

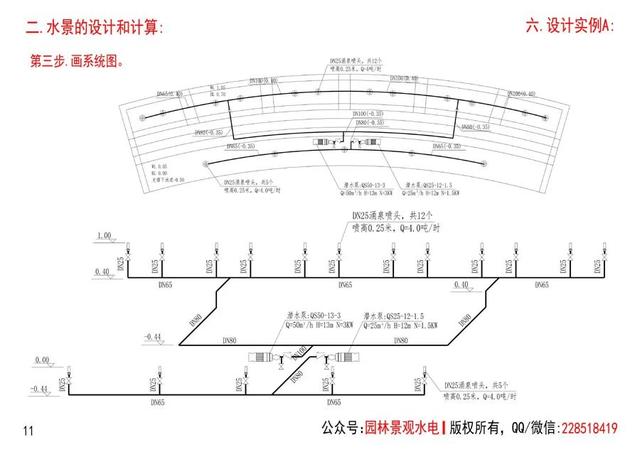

画系统图:对照平面图。喷头的地方,画条立管,上面喷头,喷头下阀门。管道连起来。接到水泵。标上喷头参数,水泵规格,管径,标高。
B:圆形水池水景
看方案的水型,根据对水景喷头的分析,此处最适合选冰塔喷头。
中心喷水:高度3米,流量12.5吨每小时,喷口压力15米。
四周喷水:喷高2米,流量7.8吨每小时,喷口压力15米。
中心喷水水泵:QS20-20-2.2KW一台。
四周喷水水泵:QS65-13-4KW一台。

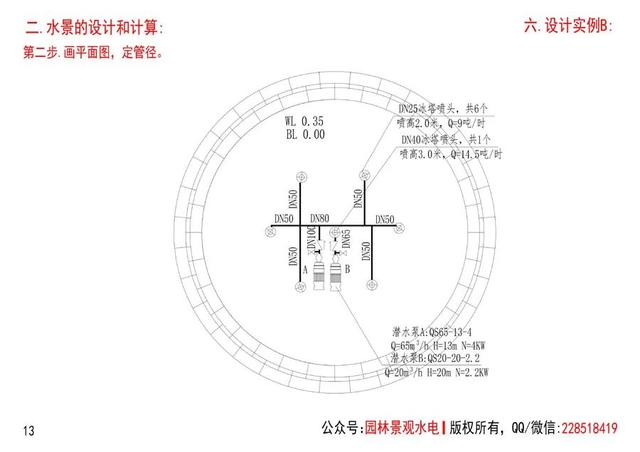

根据方案,把喷头布置在平面上,管道连起来,接到水泵。根据流量,流速,确定管道管径。管径标在平面图上。

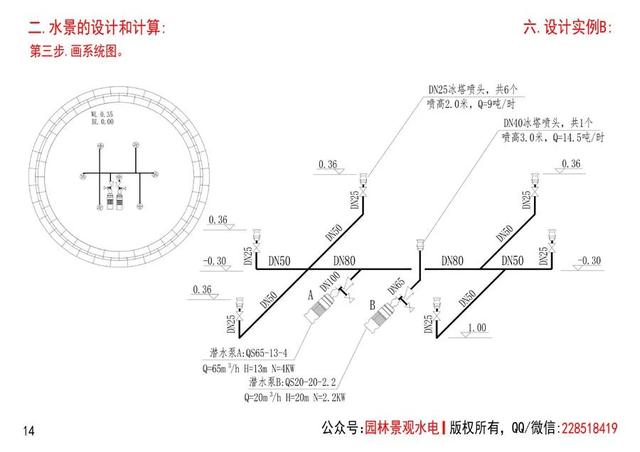

对照平面图喷头位置,画系统图。最后管道连接起来,接到水泵。管径,喷头参数,水泵规格标在上面。
C:湖中喷泉
综合方案图片,喷水的高度不同,高低间隔布置。选DN40的玉柱喷头。
高的喷泉:喷水5米高,流量11吨每小时,喷口压力12米。
低的喷泉:喷水2米高,流量6.1吨每小时,喷口压力6米。
高的喷水水泵:QS100-17-7.5KW一台。
低的喷水水泵:QS65-10-3KW一台。

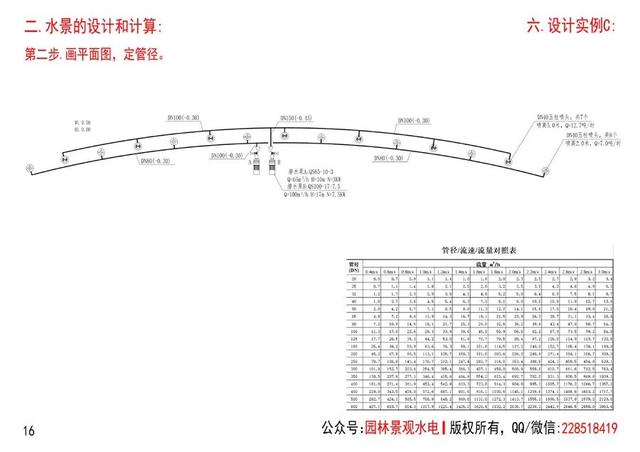

根据方案,把喷头布置在平面上,管道连起来,接到水泵。根据流量,流速,确定管道管径。管径标在平面图上。
先把喷头布上去,喷水高的,用一条管子连起来,中间接到水泵。

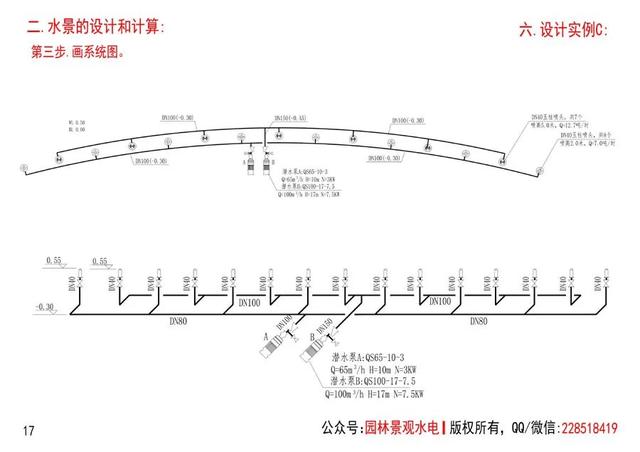

对照平面图喷头位置,画系统图。最后管道连接起来,接到水泵。管径,喷头参数,水泵规格标在上面。
下次介绍第三章,涌泉设计的原理,安装,设计手法。
